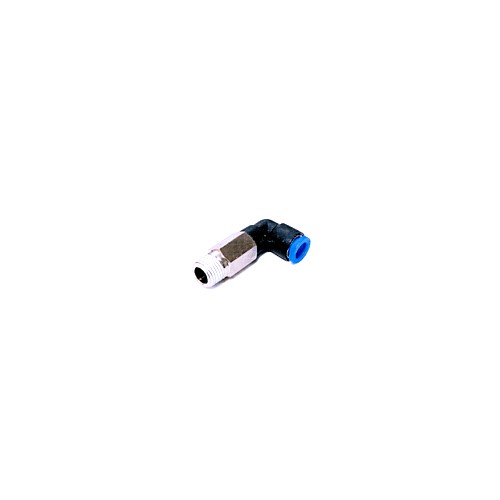

PLL Type 요약정보 및 구매

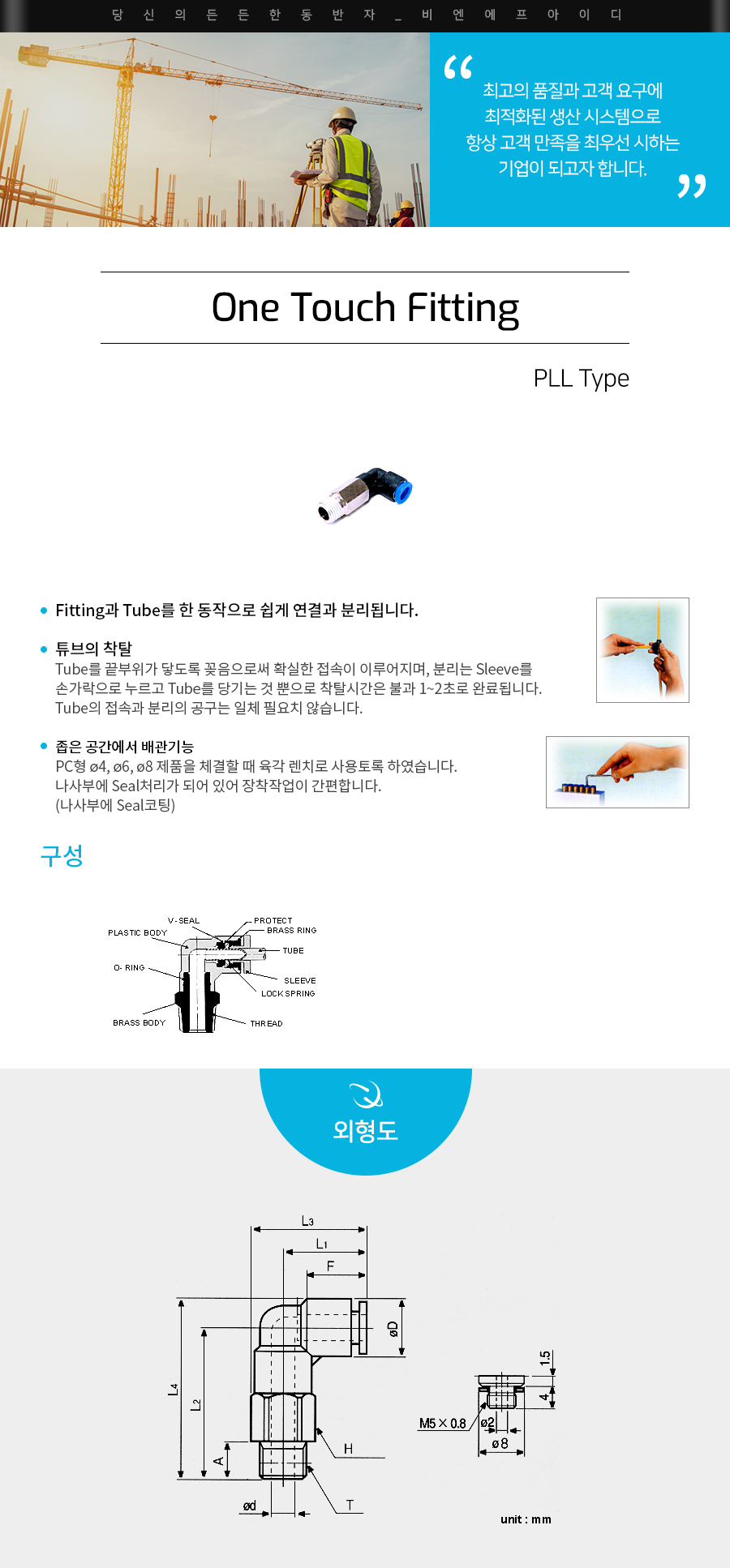

Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.


▶ 튜브의 착탈

Tube를 끝부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.


▶ 좁은 공간에서 배관기능

PC형 ø4, ø6, ø8 제품을 체결할 때 육각 렌치로 사용토록 하였습니다.

나사부에 Seal처리가 되어 있어 장착작업이 간편합니다.

(나사부에 Seal코팅)

사용후기 0 개
위시리스트0
판매가격 전화문의
제조사 (주)비엔에프아이디
원산지 대한민국
배송비결제 수령후 지불

관련상품

  • 상품 정보

    상품 상세설명




      Specification 및 가격정보


    Applicable Fluid Working Pressure Range Negative Pressure Temeprature Range
    AIR, WATER 0.99kg f/㎠(0~990Kpa) -750mmHg(10Torr) 0~60℃
    MODEL Tube
    O/D
    T
    (Thread)
    L1 L2 L3 L4 A F
    (Tube-in
    Length)
    H D d Min
    I/D
    PLL-04-1/8 4 PT 1/8 17 43.8 22.9 48.9 8 14.3 10 10.2 4.5 3.2
    PLL-04-1/4 4 PT 1/4 17 41.8 25.1 46.9 11 14.3 14 10.2 8 3.2
    PLL-04-M5 4 M5 XP0.8 17 28.1 21.6 36.4 4 14.3 8 10.2 2 2
    PLL-06-1/8 6 PT 1/8 18.3 40 25.3 46.3 8 14.8 12 12.6 4.5 4.5
    PLL-06-1/4 6 PT 1/4 18.3 43 26.4 49.3 11 14.8 14 12.6 8 4.5
    PLL-06-3/8 6 PT 3/8 18.3 44 28.1 50.3 12 14.8 17 12.6 9 4.5
    PLL-06-M5 6 M5 XP0.8 18 28.1 22.6 34.4 4 14.8 8 12.6 2 2
    PLL-08-1/8 8 PT 1/8 20.4 43 28.5 51.7 8 15.9 14 17.4 6 6
    PLL-08-1/4 8 PT 1/4 20.4 46 28.5 54.7 11 15.9 14 17.4 8 6
    PLL-08-3/8 8 PT 3/8 20.4 47 29.2 55.7 12 15.9 17 17.4 9 6
    PLL-08-1/2 8 PT 1/2 20.4 51.5 33.1 60.2 15 15.9 22 17.4 12 6
    PLL-10-1/8 10 PT 1/8 23.9 49 32.7 57.8 8 18.1 17 17.6 6.5 6.5
    PLL-10-1/4 10 PT 1/4 23.9 52 32.7 60.8 11 18.1 17 17.6 8 6.5
    PLL-10-3/8 10 PT 3/8 23.9 54 32.7 62.8 12 18.1 17 17.6 9 7
    PLL-10-1/2 10 PT 1/2 23.9 59.5 36.6 68.3 15 18.1 22 17.6 12 9
    PLL-12-1/4 12 PT 1/4 24.9 57 35.9 67 11 19.1 19 20 9 9
    PLL-12-3/8 12 PT 3/8 24.9 58 35.9 68 12 19.1 19 20 9 8
    PLL-12-1/2 12 PT 1/2 24.9 61.5 37.6 71.5 15 19.1 22 20 12 9
